Definitie van een borgring
Een essentieel onderdeel, de borgring, creëert een schouder om assemblageonderdelen op een as, boring of in een groef te houden. Fabrikanten bieden een verscheidenheid aan modellen voor verschillende toepassingen. Toch zijn alle circlips vergelijkbaar door hun platte vorm en lage dikte.
Dankzij zijn elasticiteit is de borgring in staat om axiale stops of backlash recoveries te maken. Overigens wordt de borgring ook wel "elastische ring", "slipring" of "stopring" genoemd. Gezien de veelheid aan snapringmodellen is het zinvol om nadere informatie te verstrekken.
De soorten borgringen
Sluitringen zijn er in verschillende vooraf ontworpen modellen voor gebruik binnen of buiten. Er zijn dus twee families borgringen, waaronder interne borgringen en externe borgringen. De referentie DIN 471 wordt gebruikt om buitenste borgringen te onderscheiden, terwijl DIN 472 verwijst naar binnenste borgringen. De DIN 472 borgringen worden gekenmerkt door een grote opening en worden axiaal in de asgroef geïnstalleerd. De DIN 471 borgring heeft daarentegen een smalle opening.
Afhankelijk van de sterkte en het type installatie dat nodig is, vindt u specifieke modellen borgringen, waaronder:
- Keerring type 853 is een veerstalen borgring ontworpen voor as type 853. In deze catalogus vindt u een model borgring type 853 in staal.
- Type E of type 863 borgringen. Deze borgring van truarc is eenvoudig te monteren omdat er geen speciaal gereedschap voor nodig is. Deze type 863 stalen borgring is verkrijgbaar in drie diameters: 2,5, 3 en 4 mm.

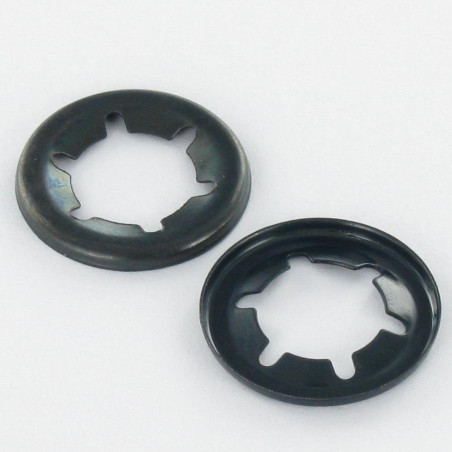

- De Type 873 borgring, garandeert een snelle bevestiging. We bieden overigens twee types Type 873 grifax ring in staal en roestvrij staal aan.
- De Type 873 grifax ring.
- De TYPE 876 zelfklemmende ring, die eenvoudig te installeren is en bestand is tegen matige krachten. Deze Type 876 borgring wordt ook aangeboden in de catalogus.

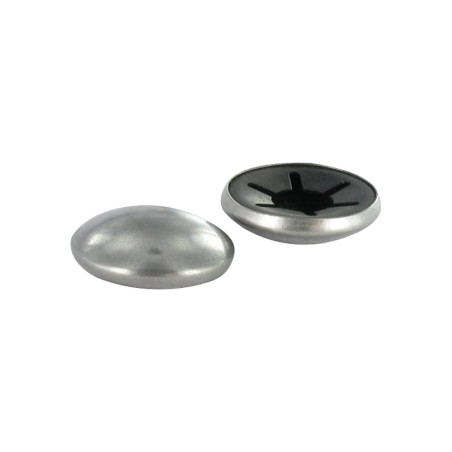

- De Aranlock ring. Bedoeld voor externe montage combineert de Aranlock borgring precisie en sterkte. Net als E-type borgringen biedt de Aranlock ring installatiegemak.
Waarvoor worden circlips gebruikt?
Terwijl bepaalde onderdelen zoals de spie zorgen voor de verbinding van mechanische onderdelen, neemt de borgring de rol van schouder op zich. Met andere woorden, de borgring houdt de assemblagedelen op een cilindrische steun. Daarom bevindt hij zich op een as, in een boring of een keel. In feite is het het essentiële element voor het maken van een verbinding door obstakelweerstand.
Het gebruik van circlips betekent een revolutie in mechanische assemblages. In feite vervangen ze effectief bevestigingsmiddelen met schroefdraad, die duurder en beperkter zijn. Het gebruik van borgringen maakt boren, draadsnijden en tappen overbodig. Bovendien betekent het gebruik ervan geen schroeven meer, pennen, bouten en andere traditionele assemblages.
Hoe meet ik een borgring op?
Afhankelijk van de specifieke installatie kunnen zich twee gevallen voordoen. Bij interne circlips moet de buitendiameter gelijk zijn aan de groef waarin de ring komt te zitten. Voor externe circlips moet de binnendiameter van het element gelijk zijn aan die van de groef. Bij beide opties is de dikte van de ring altijd afhankelijk van de breedte van de groef. Het gebruik van een speciale borgveertang zal de bewerking vereenvoudigen.
Hoe kies je de juiste ring of borgring
Eerst moet je het type assemblage definiëren om te kunnen bepalen of er een buitenring of buitenring nodig is. In feite zijn DIN472 en DIN471 borgringen bedoeld voor specifiek gebruik. Houd ook rekening met de draaisnelheid van de as. De borgring moet trouwens voldoende bestand zijn tegen snelle draaibewegingen om stevig op zijn plaats te blijven. Deze kwaliteit is essentieel voor de stabiliteit van de montagedelen als geheel.
Hoe worden borgringen gemonteerd?
Het monteren van type E borgringen of griffelringen vereist het gebruik van een montage- en demontagetang. Deze tweehandige tang heeft twee zeer spitse uiteinden. Dit betekent dat de twee uiteinden gemakkelijk in de oren van de ring glijden. Het zal eenvoudiger zijn om de borgringen te hanteren, om ze weg te steken of vast te draaien om ze in de groef te steken. Zorg er bovendien voor dat de ring goed in zijn behuizing zit voordat je hem vastdraait en de tang verwijdert.
De as, het mechanische overbrengingselement
Omdat de borgringen een schouder voor de as vormen, is het goed om dit deel van een mechanische assemblage te belichten. De as is namelijk een mechanisch lid dat momenten kan overbrengen en roterende elementen kan ondersteunen. In de lengterichting heeft de as een groef waarin de ring is opgeborgen. Daarom is het altijd belangrijk om de diameter van de groef te achterhalen om de juiste maat borgring te kiezen.
Voor de montage biedt Schroeven-express.nl een heel assortiment circlipstangen.
