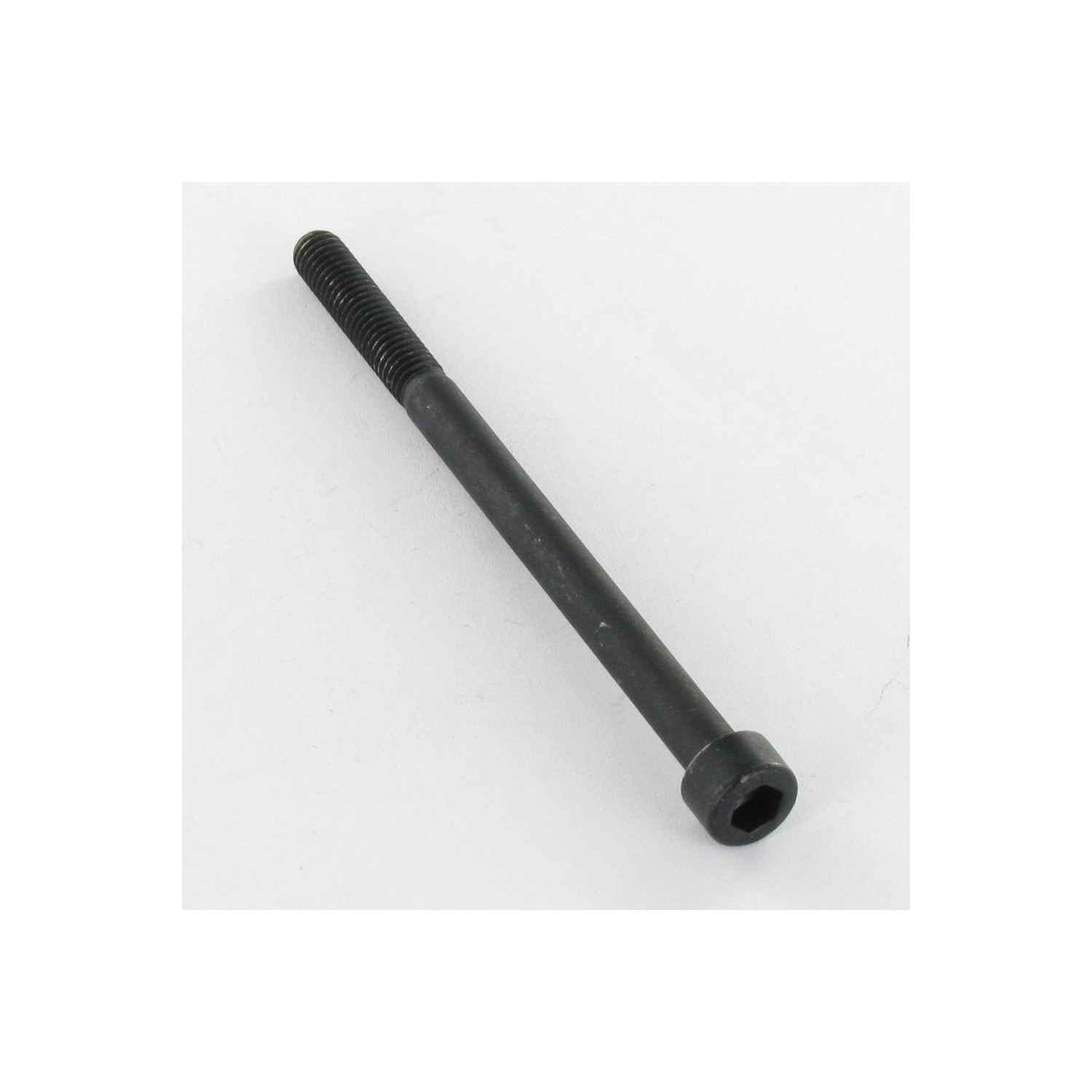

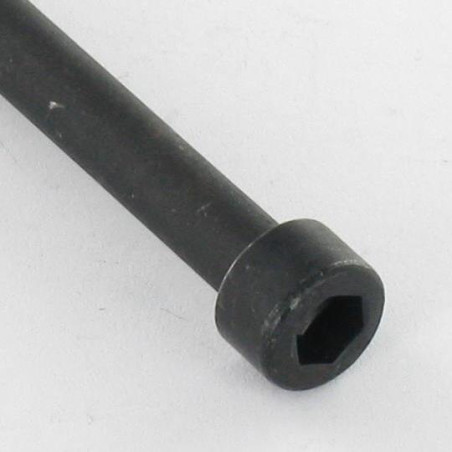

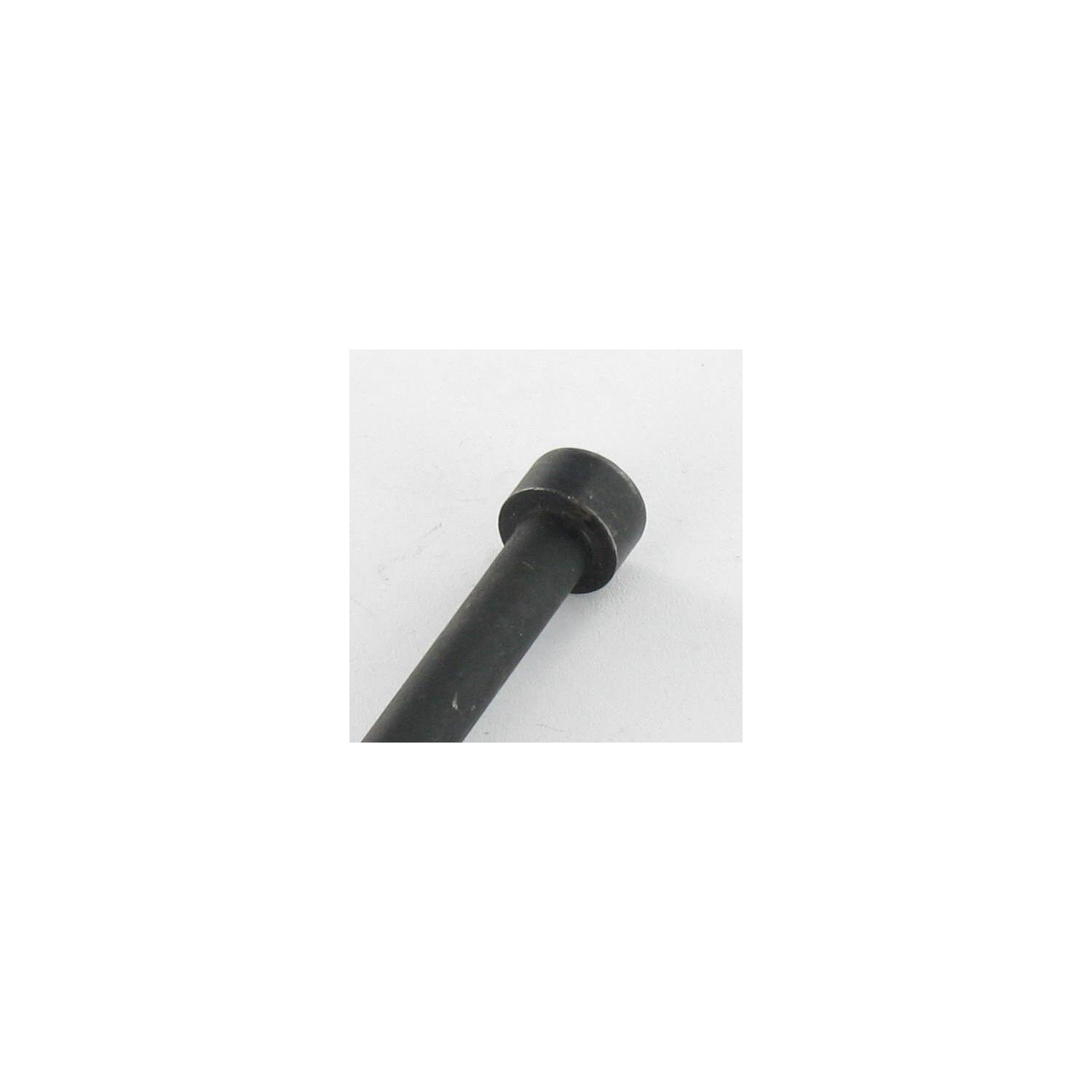

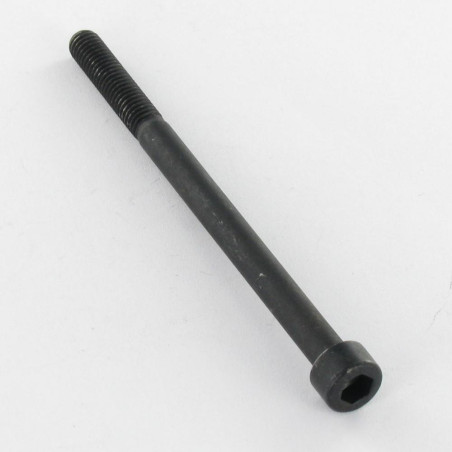

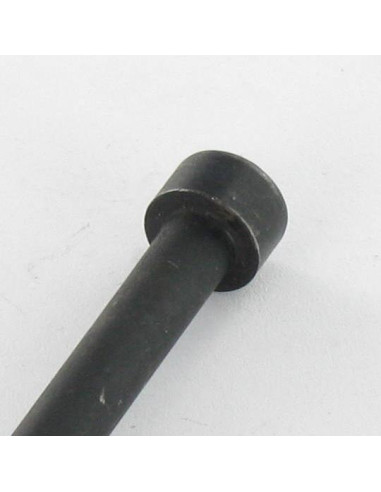

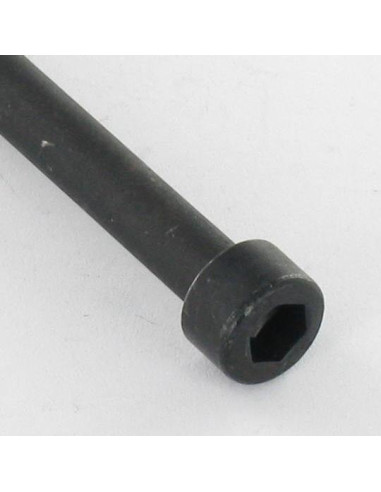

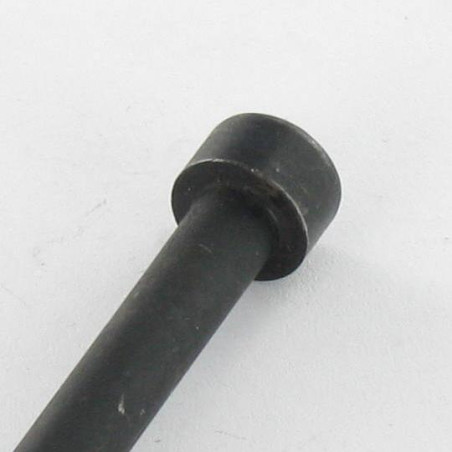

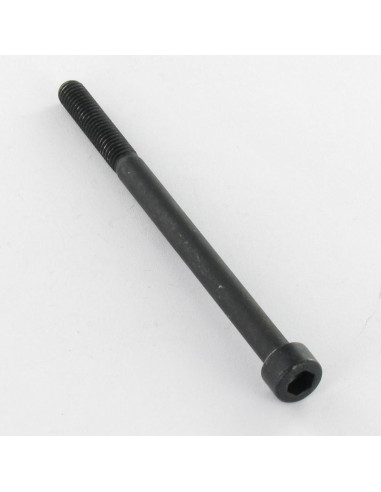

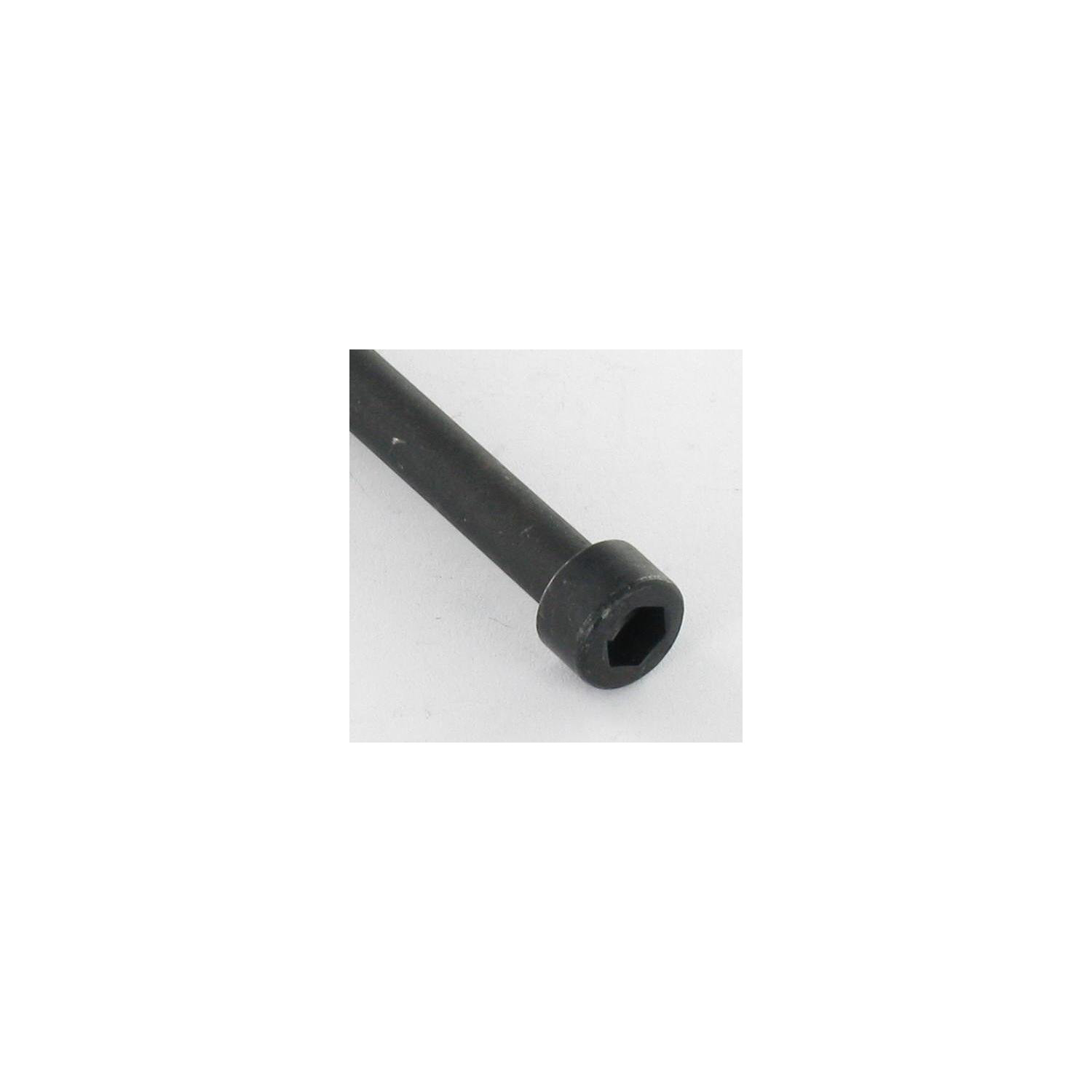

1 x Metalen schroeven CHC BTR M10X120 bedraad op 32 Klasse 12.9 sleutel van 8 Ruw staal

Hoe meet je de lengte van een schroef?

De lengte van een verzonken schroef wordt gemeten met de kop. Voor alle andere hoofden wordt de lengte gemeten onder het hoofd.

Huidige mechanische klassen van schroeven volgens ISO 898-1

Betekenis van klasse 8.8:

Het eerste getal (8) geeft de uiteindelijke treksterkte van het materiaal aan, uitgedrukt in honderden MPa (megapascal).

Hier is 8 × 100 = 800 MPa treksterkte.

Het tweede getal (8) geeft de verhouding aan tussen de vloeigrens en de treksterkte, vermenigvuldigd met 10. Hier betekent 8 dat de vloeigrens de treksterkte van het materiaal is.

Hier betekent 8 dat de vloeigrens 0,8 keer de uiteindelijke treksterkte is.

Dus, vloeigrens = 0,8 × 800 MPa = 640 MPa.

Mechanische klassen van schroeven (veelvoorkomende voorbeelden)

Klasse Treksterkte (MPa) Opbrengststerkte (MPa) Typisch gebruik

4,6         400                   0,6 × 400 = 240        Schroef met lage sterkte, licht gebruik

5,6         500                   0,6 × 500 = 300         Algemeen licht tot middelzwaar gebruik

8.8         800                   0.8 × 800 = 640         Hoge sterkte, mechanisch, constructie

10,9      1000                  0,9 × 1000 = 900       Zeer hoge sterkte, veeleisende toepassingen

12.9      1200                0.9 × 1200 = 1080        Zeer hoge sterkte, zwaar industrieel gebruik

Uiteindelijke treksterkte: maximale belasting die de schroef kan weerstaan voordat hij breekt.

Opbrengststerkte: maximale belasting voordat plastische vervorming optreedt (permanent en onomkeerbaar).

Hoe hoger de klasse, hoe sterker de schroef, maar hij is vaak ook brosser (kan plotseling breken zonder veel te buigen).

Lagere klassen worden gebruikt voor samenstellingen die minder onderhevig zijn aan hoge spanningen.

Ongemerkte schroef = klasse 4.6 of gelijkwaardig (meestal)

Over het algemeen is een ongemerkte schroef een schroef met een lage sterkte, vaak gemaakt van zacht staal of standaardstaal.

Hij kan overeenkomen met klasse 4.6 (treksterkte ~400 MPa, rekgrens ~240 MPa) of soms nog lager.

Deze schroeven zijn geschikt voor assemblages die niet onderhevig zijn aan hoge mechanische spanning.

Waarom?

Schroeven van hogere kwaliteit (8.8, 10.9, 12.9, enz.) moeten gemarkeerd zijn om hun kwaliteit en traceerbaarheid te garanderen.

Het ontbreken van markering betekent vaak dat de schroef niet gestandaardiseerd is of van lage kwaliteit is.
