Waarvoor dient een platte sluitring?
Een platte sluitring is een veelgebruikt bevestigingselement in de mechanica, bouw, onderhoud, doe-het-zelfwerk en industriële assemblage.
Een sluitring wordt onder een schroef, bout of moer geplaatst en vormt een steunvlak tussen het bevestigingselement en het materiaal. Hierdoor kan de druk beter worden verdeeld en wordt voorkomen dat de schroefkop of moer slechts op een zeer klein oppervlak steunt.
De keuze van de sluitring hangt onder andere af van de diameter van de schroef, het materiaal dat moet worden bevestigd, de beschikbare ruimte en de gewenste verdeling van de klemkracht.
Precies op dat laatste punt spelen de series Z, M, L en LL een belangrijke rol.

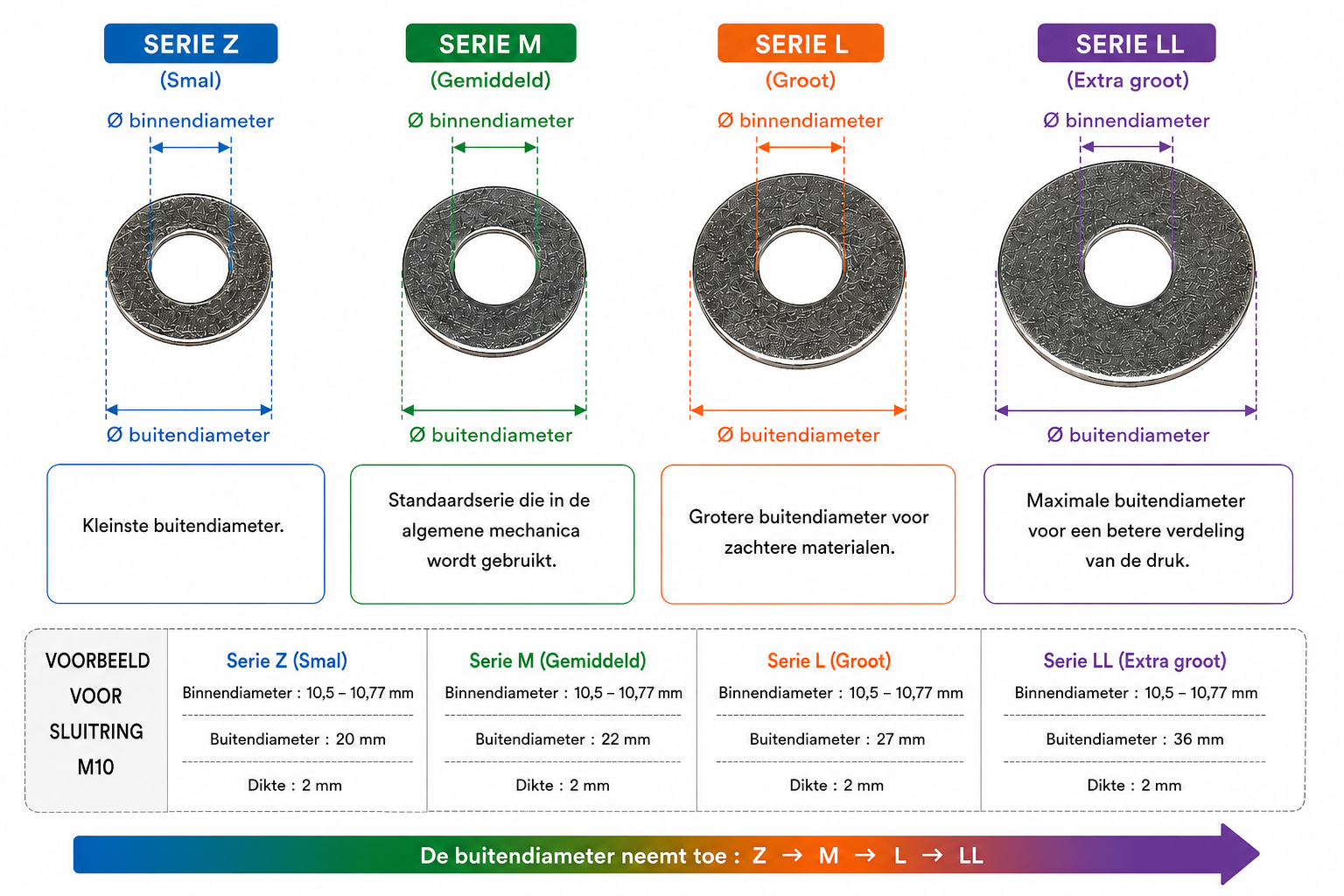

Wat betekenen de series Z, M, L en LL?
Om deze vier uitvoeringen gemakkelijk te begrijpen, hoeft u alleen deze volgorde te onthouden:

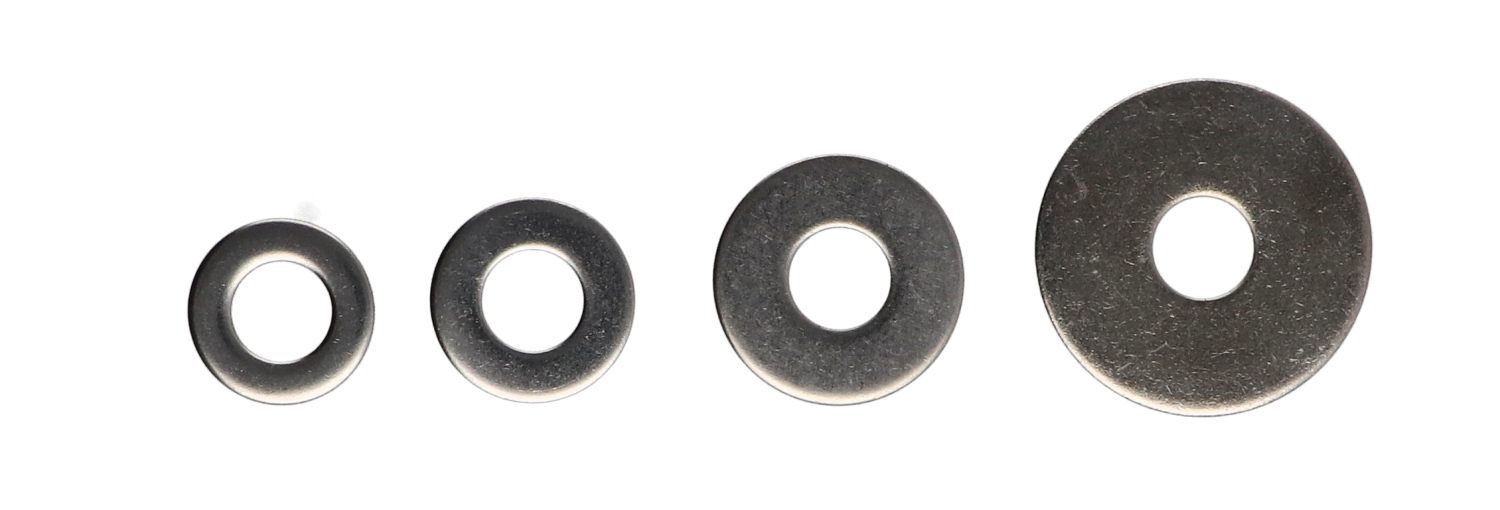

Z → M → L → LL
Bij een vergelijkbare binnendiameter neemt de buitendiameter van de sluitring geleidelijk toe.
- Serie Z: smalle sluitring;
- Serie M: middelgrote sluitring;
- Serie L: grote sluitring;
- Serie LL: extra grote sluitring.
Met andere woorden: u kiest een sluitring niet alleen omdat deze bij de diameter van de schroef past. U kiest ook het juiste draagvlak in functie van de toepassing.
Sluitring serie Z: de smalle sluitring
De platte sluitring serie Z heeft van de vier hier besproken series de kleinste buitendiameter.
Dit type is bijzonder geschikt wanneer een verbinding in een beperkte ruimte moet worden gemaakt of wanneer de vorm van het onderdeel het gebruik van een sluitring met een grote diameter niet toelaat.
Dankzij de beperkte breedte blijft de montage compact. Een serie Z kan daarom worden gekozen wanneer de beschikbare ruimte belangrijk is en een groot oppervlak voor de verdeling van de klemkracht niet noodzakelijk is.
Sluitring serie M: de veelzijdige oplossing
De platte sluitring serie M, ook wel de middelgrote uitvoering genoemd, biedt een bijzonder goede balans tussen compacte afmetingen en draagvlak.
Deze sluitring is geschikt voor tal van gebruikelijke verbindingen en vormt een veelzijdige oplossing voor algemene mechanische toepassingen, onderhoudswerkzaamheden en diverse bevestigingsklussen.
In vergelijking met een serie Z zorgt de grotere buitendiameter voor een groter oppervlak waarop de klemkracht wordt verdeeld, terwijl de afmetingen relatief compact blijven.
Sluitring serie L: een groter draagvlak
Bij een platte sluitring serie L is de buitendiameter duidelijk groter. Daardoor neemt ook het draagvlak toe.
Deze eigenschap is bijzonder nuttig wanneer u de klemkracht over een groter oppervlak wilt verdelen, bijvoorbeeld bij relatief zachte materialen of wanneer een smalle sluitring de kracht te sterk op één kleine zone zou concentreren.
Schroeven-Express biedt verschillende platte sluitringen serie L aan, met verschillende diameters, materialen en afwerkingen voor uiteenlopende toepassingen.
Zo zijn er bijvoorbeeld uitvoeringen in verzinkt staal en verschillende roestvaststalen varianten voor toepassingen met specifieke eisen.
Sluitring serie LL: de extra grote sluitring
De platte sluitring serie LL biedt van deze vier series het grootste draagvlak.
Dankzij de grote buitendiameter wordt de kracht over een veel groter oppervlak verdeeld. Dit is bijzonder interessant bij zachte materialen of materialen die kunnen vervormen, zoals hout, of wanneer de verbinding een groot steunvlak onder de moer of schroefkop vereist.
De extra grote platte sluitringen serie LL worden daarom gebruikt voor tal van bevestigings- en assemblagetoepassingen waarbij een groot draagvlak noodzakelijk is.
